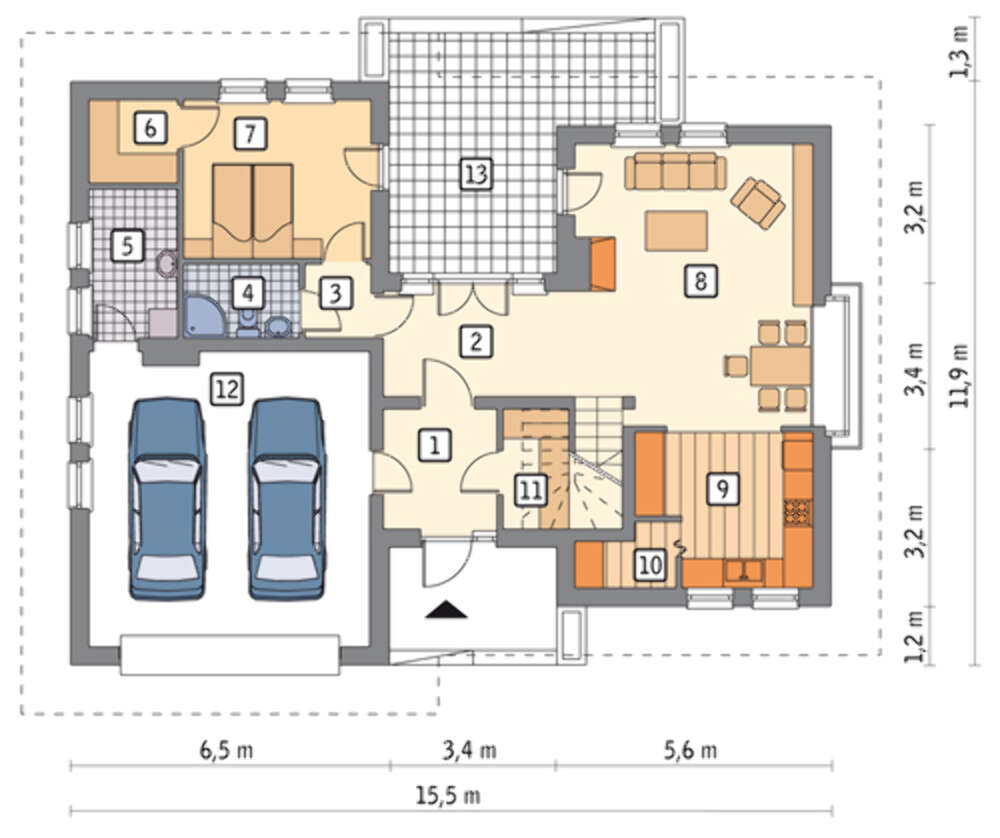

Первый этаж:

Первый этаж::

Первый этаж::

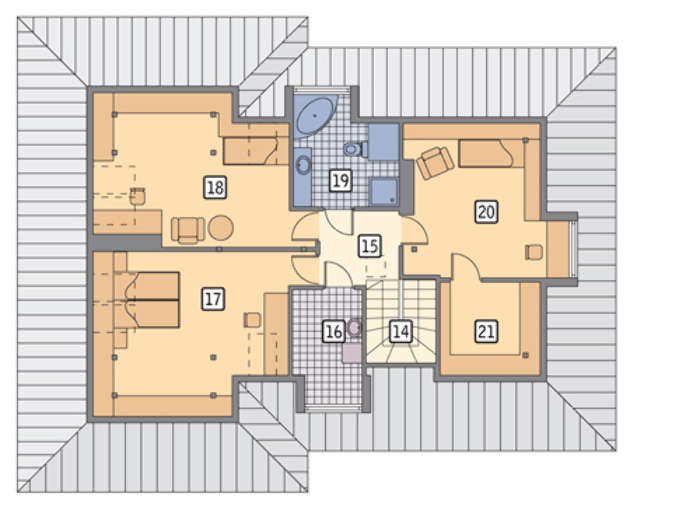

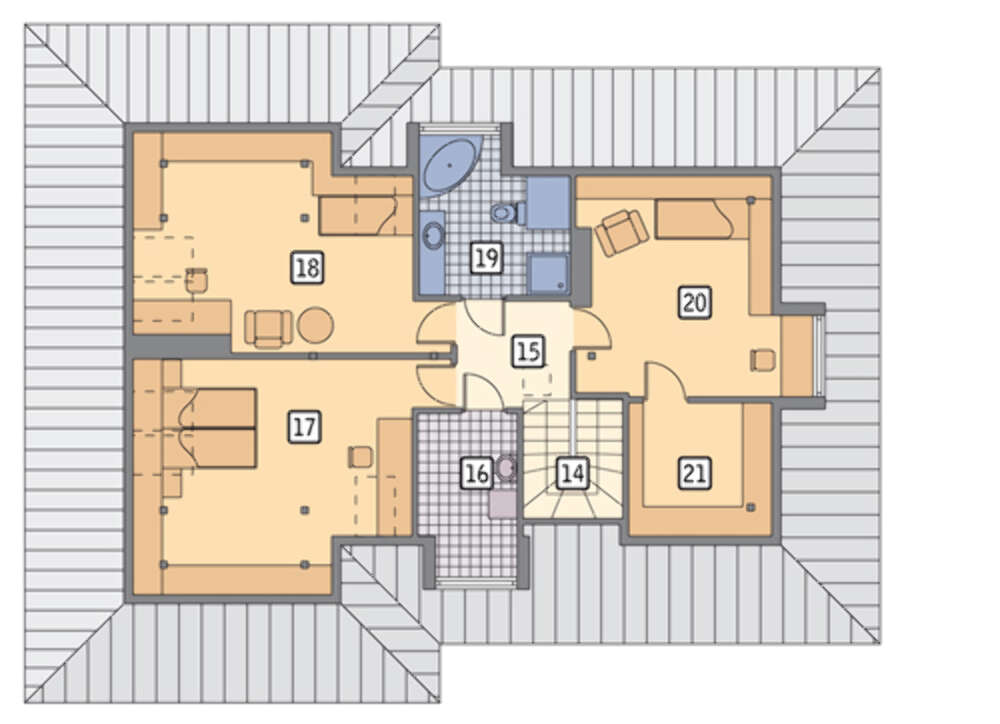

Второй этаж:

Второй этаж::

Второй этаж::

4M6112a Просторная усадьба на 2 этажа

Артикул	4M6112a
Количество этажей:	2
Общая площадь:	219.00 м²
Жилая площадь:	135.00 м²
Высота дома:	6.87 м
Высота потолка:	2.70 м
Угол наклона кровли:	30 °
Кубатура:	867.50 м³
Количество спален:	4
Количество санузлов:	2
Гараж:	Гараж на два авто
Минимальный размер участка(длина):	19.90 м
Минимальный размер участка(ширина):	23.90 м
Площадь застройки:	167.2 м²
Материалы:
Стены:	газобетон, керамические блоки
Перекрытие:	монолитное перекрытие
Кровля:	керамическая черепица, металлочерепица, цементно-песчаная черепица
Фундамент:	монолитная лента
Пример проектной документации

Ваш помощник свяжется с Вами в ближайшее время. Заполни Ваши данные защищены

Планы этажей

Первый этаж:

Первый этаж:

Первый этаж:

Второй этаж:

Второй этаж:

Второй этаж:

Фасады и расположение на участке

Технические характеристики

Артикул	4M6112a
Количество этажей:	2
Общая площадь:	219.00 м²
Жилая площадь:	135.00 м²
Высота дома:	6.87 м
Высота потолка:	2.70 м
Угол наклона кровли:	30 °
Кубатура:	867.50 м³
Количество спален:	4
Количество санузлов:	2
Гараж:	Гараж на два авто
Минимальный размер участка(длина):	19.90 м
Минимальный размер участка(ширина):	23.90 м
Площадь застройки:	167.2 м²
Материалы:
Стены:	газобетон, керамические блоки
Перекрытие:	монолитное перекрытие
Кровля:	керамическая черепица, металлочерепица, цементно-песчаная черепица
Фундамент:	монолитная лента

Ваш помощник свяжется с Вами в ближайшее время. Заполни Ваши данные защищены

Состав проекта

Приобретая проект дома в компании Dom4M, Вы получаете комплект чертежей - 2 экземпляра, необходимый для проведения строительных работ и беспрепятственного получения разрешения на строительство.

Проект содержит три раздела – Архитектурный, Конструктивный и Инженерный: водоснабжение, отопление, вентиляция, канализация, электроснабжение (приобретается за дополнительную плату) + Пояснительная записка.

1. Архитектурный раздел:

Общие данные по проекту
План координационных осей
Поэтажные кладочные планы
Поэтажные маркировочные планы с экспликацией помещений
План кровли
Разрезы и состав конструкций
Фасады с ведомостью внешних отделок
Элементы проемов – спецификация
Ведомость перемычек – сечения и спецификация
Экспликация полов
Объемы основных строительных материалов
Архитектурные узлы в конструкциях

2. Конструктивный раздел:

Общие данные по проекту
Схемы расположения и расчеты фундаментов
Элементы каркаса – схемы расположения
Схема расположения перекрытий
Опоры перекрытия на стены или Узлы армирования
Элементы кровли – схемы расположения
Чертежи отдельных элементов, узлы крепления, сечения
Ведомости расхода стали и бетона

3. Инженерный раздел (приобретается по желанию за дополнительную плату):

Водоснабжение и канализация

Условные обозначения с общими данными
Поэтажная система водоснабжения и канализации
Аксономитрическая схема водоснабжения и канализации
Узлы и спецификация материалов

Отопление, вентиляция

Условные обозначения с общими даннями
Система вентиляции
Система отопления
Аксономитрическая схема системы отопления
Тепловая схема
Спецификация материалов

Электротехнические решения:

Условные обозначения и общие данные
Принципиальная схема ВРУ
План сетей освещения, план силовых сетей
Схема системы уравнения потенциалов
Схема повторного контура заземления
Спецификация материалов

Проект является типовым и не учитывает конкретных условий строительства

Срок изготовления проекта дома составляет от 3 до 30 рабочих дней.

Объем проектной документации – от 50 до 100 страниц А4 и А3, в зависимости от сложности проекта

Наша команда Архитекторов, Конструкторов и Инженеров – всегда готовы воплотить Вашу мечту в реальность!

Мы можем вносить любые изменения в проект по Вашему пожеланию и адаптировать его с учетом конкретных геолого-топографических и климатических условий, за дополнительную плату.

Получить профессиональную консультацию у наших специалистов, Вы можете любым способом связи: закажите обратный звонок, по viber, e-mail, телефон - наши контакты.

Всегда рады Вам помочь!

Прочитать полный текст

Дополнительные пакеты

Пакет "Инженерные сети"

Любой архитектурно-строительный проект состоит из трех частей: архитектурной, конструкторской и инженерной. Это документ, без которого застройщик не получит разрешение на начало строительства.

Основной частью проекта являются архитектурный и конструкторский разделы. Если заказчик точно уверен, что в строительной бригаде найдутся толковые специалисты по инженерным сетям, то от разработки этой части проекта в специализированной фирме можно отказаться. Но необходимо понимать, что архитектор, конструктор и инженер работают над проектом сообща и такие моменты, как, например, штробы и проемы в стенах для прокладки труб и проводов, предусматриваются ими заранее.

Инженерная часть проекта делится на несколько частей

Водоснабжение и канализация (ВК)

схема водоснабжения
схема канализации
общий вид системы.

Прежде, чем приступать к проектированию, необходимо определиться, какая будет коммуникация – индивидуальная или подключенная к централизованной системе.

Индивидуальное водоснабжение дает полную независимость от внешних условий. Но необходимо помнить, что понадобятся собственные источники воды, а бурение скважины обойдется в приличную сумму.

Подключение к централизованной системе потребует разработки проекта в соответствии с техническими условиями существующей сети и получение разрешения на врезку.

При подключении канализации к централизованной системе, порядок работы такой же, как и при подключении водоснабжения: оформление запроса в соответствующие службы, разработка проекта, получение разрешения на врезку в систему. Если вы решили организовать индивидуальную канализационную систему, то время от времени вам придется приглашать ассенизаторскую службу.

Отопление и вентиляция (ОВ)

схема отопления: расчет необходимой мощности оборудования, схемы распределения теплотрасс, расположение труб и радиаторов
схема вентиляции: привязка к силовому электрооборудованию, вентиляционные коммуникации и шахты, узлы проходов и, если необходимо, места размещения печей и каминов
обвязка котла (если необходимо)
общие указания и рекомендации по разделу.

Если система вентиляции это всегда индивидуальное проектирование, то отопление может быть как индивидуальным (печное, воздушное, водяное, электрическое), так и с подключением к централизованным сетям.

Электроснабжение (ЭТР)

разводка освещения
разводка силовых сетей
схема ВРУ
система по заземлению
детальное описание и характеристики всех элементов системы.

Электрические системы можно разделить на обязательные и дополнительные. К обязательным относятся внутреннее и наружное освещение, системы вентиляции, кондиционирования и электроотопления. К дополнительным можно отнести такие системы, как "Теплый пол" или автоматизированное управление воротами.

ВАЖНО

В каждой из частей инженерного раздела проекта должны содержаться общее и технические описания, спецификации материалов и необходимого оборудования.
Чертежи элементов всех систем и поэтажной электрической разводки выполняются в масштабе 1:100.
